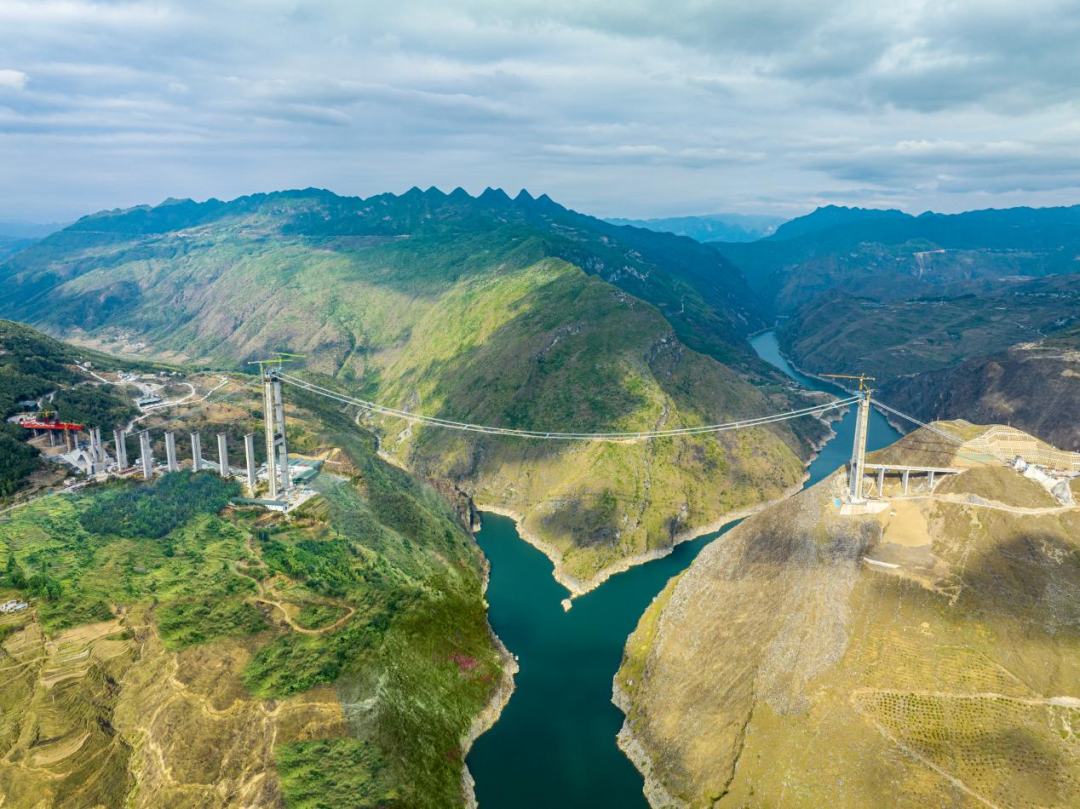

顶推！猫道！主缆！牂牁江大桥连续完成三大节点

发布时间：2023-05-16

5月以来，，，，，，，，贵州凯时优质运营商集团第六工程有限公司承建的纳晴15标牂牁江大桥接连传来捷报，，，，，，，，大桥顺利完成晴隆岸引桥首跨钢梁顶推、猫道架设、首根主缆索股牵引三大节点，，，，，，，，工程建设“进度条”频频刷新。。。。。。。。全体建设人员正锚定年度目标，，，，，，，，抢抓晴好天气，，，，，，，，奋力推进项目建设。。。。。。。。

“无导梁拖拉式顶推”创新工艺成功应用

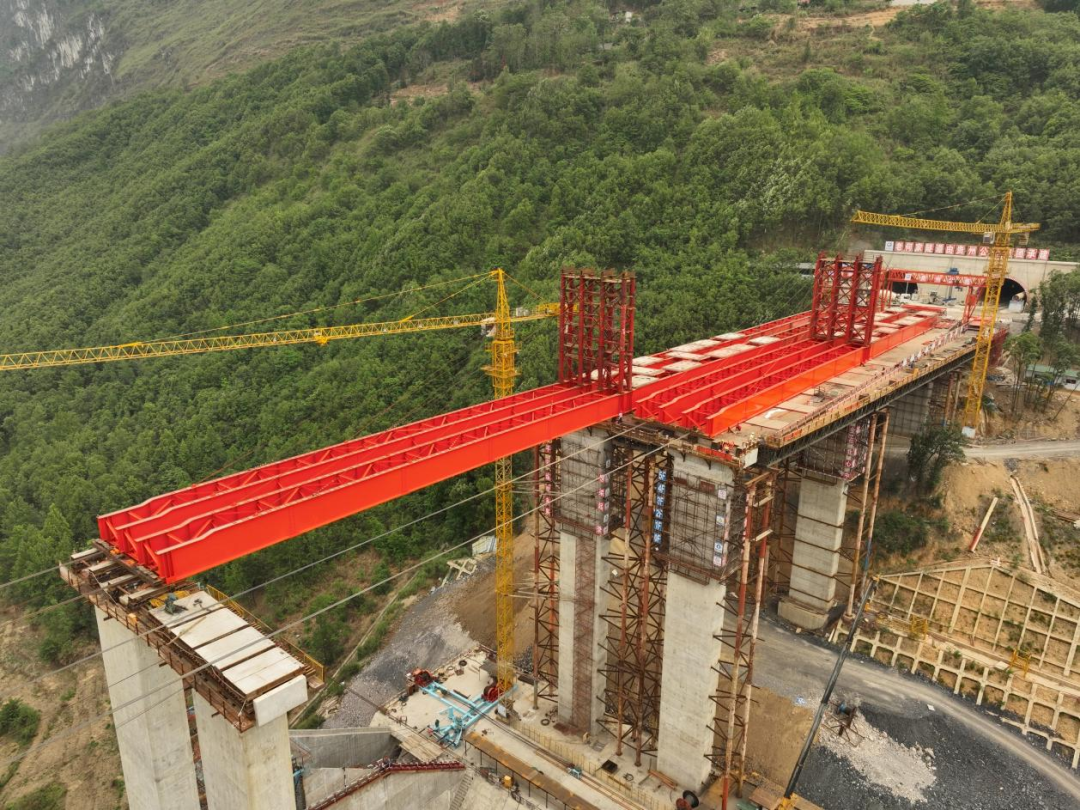

“无导梁拖拉式顶推”创新工艺施工现场

近日，，，，，，，，随着牂牁江大桥晴隆岸引桥首跨钢梁顺利顶推过跨，，，，，，，，标志着纳晴15标首创的“无导梁拖拉式顶推”创新工艺在该大桥成功应用。。。。。。。。

牂牁江大桥晴隆岸引桥结构形式为：8×60m（钢混组合梁）+3×40m（现浇箱梁），，，，，，，，为解决传统大跨径钢梁顶推施工速度慢、钢梁拼装场地受限等难题，，，，，，，，项目部在晴隆岸引桥钢混组合梁施工中结合工字钢梁强度高、自重轻等特点，，，，，，，，首创了“无导梁拖拉式顶推”施工工艺。。。。。。。。

该工艺分为钢梁拼装和钢梁顶推两个环节，，，，，，，，施工过程中采用“钢管矮塔+斜拉装置”取代传统顶推导梁，，，，，，，，以增加钢梁自身刚度，，，，，，，，并通过提前布置滑道、连续千斤顶等施工装置，，，，，，，，把在现浇箱梁的支架平台上拼装完成的钢梁，，，，，，，，水平牵引至安装位置，，，，，，，，其间利用特制的纠偏装置实时调整钢梁位置水平线形，，，，，，，，以保障精准落梁。。。。。。。。相比传统顶推施工方法，，，，，，，，该工艺取消了钢导梁、临时墩等重复利用率低的定制装置，，，，，，，，具有施工速度快、效率高的特点，，，，，，，，能有效达到降本增效的目的。。。。。。。。

据悉，，，，，，，，牂牁江大桥晴隆岸引桥左右幅各需顶推8跨钢梁，，，，，，，，单跨钢梁顶推长度为60米。。。。。。。。首跨钢梁顶推作业于4月底启动，，，，，，，，连续实施10天，，，，，，，，平均每天顶推长度为6米，，，，，，，，后期随着顶推作业的熟练化，，，，，，，，顶推效率也将不断提升。。。。。。。。

牂牁江大桥晴隆岸引桥首跨钢梁顶推顺利完成，，，，，，，，开创了国内山区大跨径钢梁“无导梁拖拉式顶推”施工的先例，，，，，，，，为今后同类型桥梁建设提供了新的技术参考和示范。。。。。。。。

猫道架设顺利完成并通过验收

近日，，，，，，，，纳晴15标牂牁江大桥猫道架设顺利完成并通过验收。。。。。。。。

据了解，，，，，，，，猫道为悬索桥上部结构施工重要的高空作业通道和临时作业平台，，，，，，，，上部结构施工期间，，，，，，，，索股牵引、索股调整、索夹及吊索安装、主缆缠丝防护等作业全部需在猫道上完成，，，，，，，，该平台的耐久性、稳定性直接关系着大桥上部结构的施工安全和进度。。。。。。。。

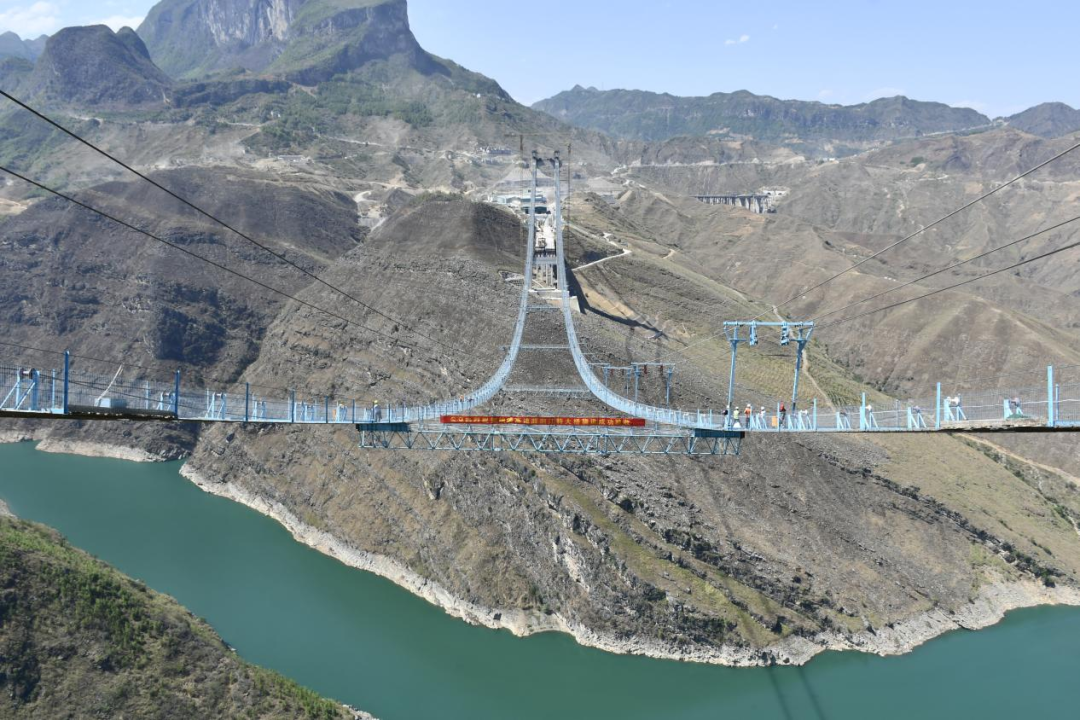

牂牁江大桥猫道架设完成

牂牁江大桥猫道于2023年3月19日开始架设，，，，，，，，采用三跨连续的布置形式，，，，，，，，对应主缆下方设置左右幅，，，，，，，，每条猫道设8根直径54毫米的镀锌钢丝绳，，，，，，，，设计宽度4米，，，，，，，，由猫道承重索、门架承重索、扶手索、横向通道、猫道门架及面网等组成。。。。。。。。为确保大桥猫道的顺利架设，，，，，，，，项目部制定了详细科学的专项施工方案，，，，，，，，并多次组织召开安全技术交底会，，，，，，，，对大桥上部施工方案、施工图纸和施工工序进行严密交底，，，，，，，，为圆满完成猫道架设任务打下坚实基础。。。。。。。。

验收当日，，，，，，，，由纳晴高速项目公司、总监办、中心试验室、驻地办等单位相关负责人员组成的联合验收组，，，，，，，，严格按照牂牁江大桥猫道专项施工方案及设计图纸的规范要求，，，，，，，，逐一对猫道承重索、扶手索、门架、底网、侧网、横向通道等构件的安装质量及安全性进行了全面细致的检查和评估。。。。。。。。在随后召开的验收反馈会上，，，，，，，，验收组综合认定牂牁江大桥猫道符合专项施工方案及规范要求，，，，，，，，可以投入使用。。。。。。。。

牂牁江大桥的猫道验收通过，，，，，，，，将确保全桥上部结构施工各关键性工序有序推进，，，，，，，，也为下一步主缆架设和大桥早日建成通车奠定坚实基础。。。。。。。。

首根主缆索股牵引完成

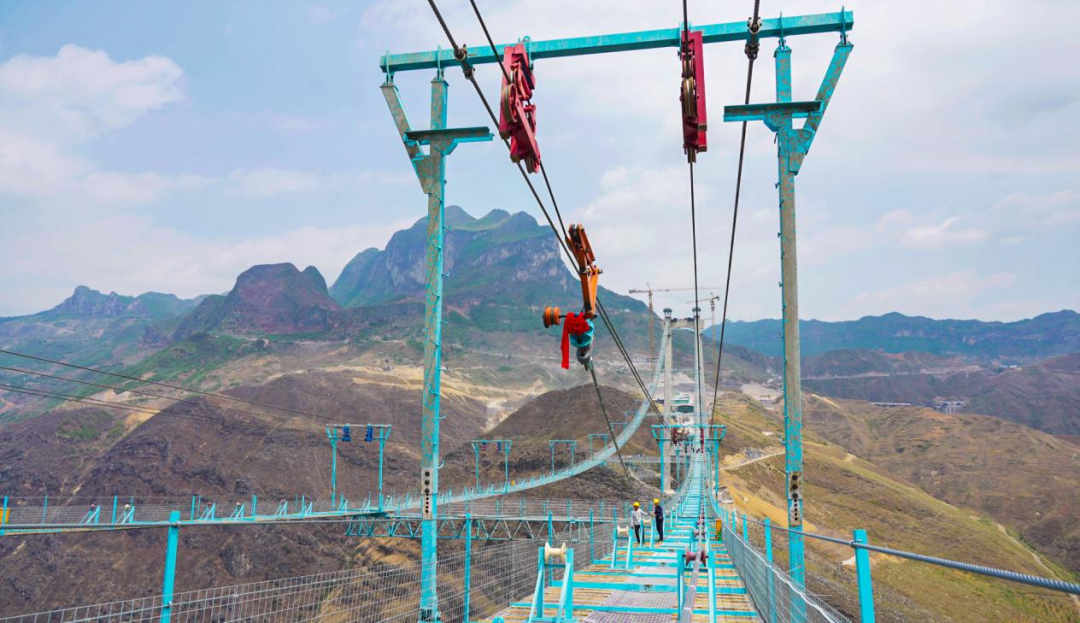

首根主缆索股牵引

近日，，，，，，，，纳晴15标牂牁江大桥完成首根主缆索股架设，，，，，，，，标志着大桥全面进入上构施工阶段。。。。。。。。

主缆是悬索桥关键受力构件，，，，，，，，被称作大桥的“生命线”，，，，，，，，其牵引安装是桥梁上部结构施工中最为复杂、最为关键的工序。。。。。。。。牂牁江大桥主缆索股架设过程中，，，，，，，，面临高空作业安全风险大、精确定位难度高、牵引架设效率低，，，，，，，，以及昼夜温差大带来的线型控制难等问题，，，，，，，，为保障工程建设安全和进度，，，，，，，，纳晴15标项目部特别设置“小循环”牵引系统，，，，，，，，采取“白天牵引、夜间调索”的双向施工模式，，，，，，，，24小时轮班作业，，，，，，，，并通过在深夜温度较为平衡的时段，，，，，，，，使用2台高精度全站仪同步协同测量、助力调整索股线型，，，，，，，，有效提高主缆架设效率，，，，，，，，确保索股架设精度。。。。。。。。

据悉，，，，，，，，牂牁江大桥主缆分左、右幅两根，，，，，，，，每根主缆由199根索股组成，，，，，，，，单根索股长约1909米，，，，，，，，由91根直径5.25毫米、强度1960MPa锌铝稀土合金镀层主缆钢丝组成，，，，，，，，重约29.52吨，，，，，，，，钢丝总长达6.91万公里，，，，，，，，可绕地球1.7圈。。。。。。。。
